铜导体瓷穿墙套管

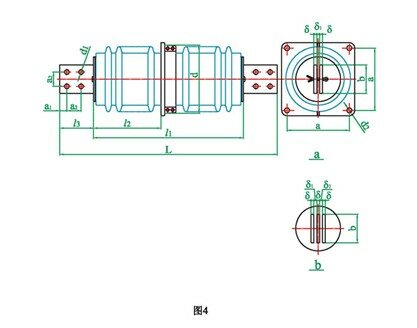

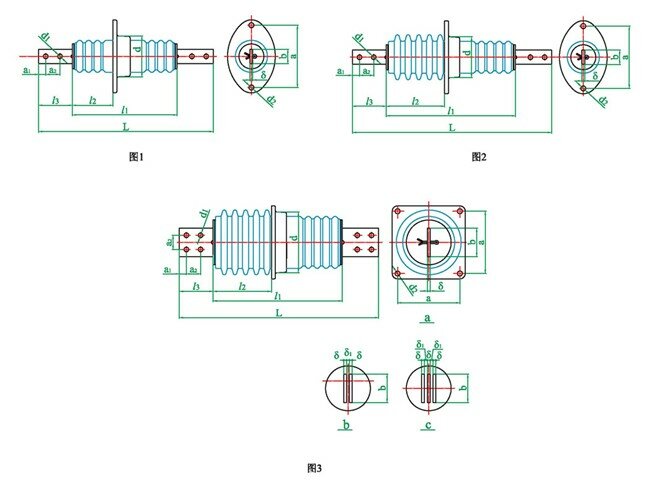

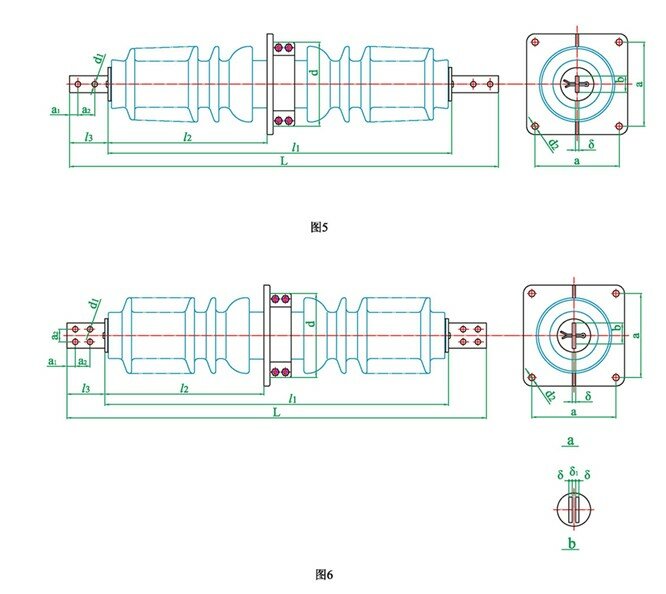

套管型号 | 图 | 装 | 额 | 额 | 主要尺寸 mm | 污 | 额 | 说明 | ||||||||||||||||
总 | 两 | 一 | 导电排 | 接线端子(每一端) | 安装法兰 | 户外 | ||||||||||||||||||
排 | 排 | 排 | 片 | 孔 | 孔 | 孔 | 孔 | 伸出 | 孔 | 孔 | 孔 | 穿入 | ||||||||||||
C-10/250 | 7 | 户 | 10 | 250 | 415 | 330 | 130 | 31.5 | 3.15 | — | 1 | 13 | 15 | — | 1 | 37.5 | 14 | 175 | 2 | 115 | — | — | 4 |
|
C-10/400 | 7 | 10 | 400 | 430 | 330 | 130 | 40 | 4 | — | 1 | 13 | 20 | — | 1 | 45 | 14 | 175 | 2 | 115 | — | 4 | |||
C-10/630 | 7 | 10 | 630 | 430 | 330 | 130 | 40 | 6.3 | — | 1 | 18 | 20 | — | 1 | 45 | 14 | 175 | 2 | 115 | — | 4 | |||
CWW-10/250-2 | 2 | 户 | 10 | 250 | 520 | 360 | 158 | 31.5 | 3.15 | — | 1 | 11 | 15 | 30 | 2 | 75 | 14 | 175 | 2 | 115 | 230 | Ⅱ | 4 |
|
CWW-10/400-2 | 2 | 10 | 400 | 520 | 360 | 158 | 40 | 4 | — | 1 | 11 | 15 | 30 | 2 | 75 | 14 | 175 | 2 | 115 | 230 | 4 | |||
CWW-10/630-2 | 2 | 10 | 630 | 560 | 360 | 158 | 40 | 6.3 | — | 1 | 13 | 20 | 40 | 2 | 95 | 14 | 175 | 2 | 115 | 230 | 4 | |||
CWW-10/1000-2 | 3,a | 10 | 1000 | 520 | 360 | 158 | 63 | 10 | — | 1 | 14 | 15 | 30 | 4 | 75 | 14 | 150 | 4 | 150 | 230 | 4 | |||
CWW-10/1600-2 | 3,b | 10 | 1600 | 520 | 360 | 158 | 63 | 10 | 10 | 2 | 14 | 15 | 30 | 4 | 75 | 14 | 150 | 4 | 150 | 230 | 4 | |||
CWW-10/250-4 | 2 | 10 | 250 | 680 | 515 | 235 | 31.5 | 3.15 | — | 1 | 11 | 15 | 30 | 2 | 75 | 14 | 175 | 2 | 115 | 360 | Ⅳ | 4 | 适用于 | |
CWW-10/400-4 | 2 | 10 | 400 | 680 | 515 | 235 | 40 | 4 | — | 1 | 11 | 15 | 30 | 2 | 75 | 14 | 175 | 2 | 115 | 360 | 4 | |||
CWW-10/630-4 | 2 | 10 | 630 | 720 | 515 | 235 | 40 | 6.3 | — | 1 | 13 | 20 | 40 | 2 | 95 | 14 | 175 | 2 | 115 | 360 | 4 | |||
CWW-10/1000-4 | 3,a | 10 | 1000 | 680 | 515 | 235 | 63 | 10 | — | 1 | 14 | 15 | 30 | 4 | 75 | 14 | 150 | 4 | 150 | 360 | 4 | |||
CWW-10/1600-4 | 3,b | 10 | 1600 | 680 | 515 | 235 | 63 | 10 | 10 | 2 | 14 | 15 | 30 | 4 | 75 | 14 | 150 | 4 | 150 | 360 | 4 | |||
CW-35/250 | 5 | 35 | 250 | 980 | 815 | 372 | 31.5 | 3.15 | — | 1 | 11 | 15 | 30 | 2 | 75 | 15 | 200 | 4 | 225 | 595 | — | 4 |
| |
CW-35/400 | 5 | 35 | 400 | 980 | 815 | 372 | 40 | 4 | — | 1 | 11 | 15 | 30 | 2 | 75 | 15 | 200 | 4 | 225 | 595 | 4 | |||
CW-35/630 | 5 | 35 | 630 | 1020 | 815 | 372 | 40 | 6.3 | — | 1 | 13 | 20 | 40 | 2 | 95 | 15 | 200 | 4 | 225 | 595 | 4 | |||
CW-35/1000 | 6,a | 35 | 1000 | 980 | 815 | 372 | 63 | 10 | — | 1 | 14 | 15 | 30 | 4 | 75 | 15 | 220 | 4 | 245 | 595 | 4 | |||
CW-35/1600 | 6,b | 35 | 1600 | 980 | 815 | 372 | 63 | 10 | 10 | 2 | 14 | 15 | 30 | 4 | 75 | 15 | 220 | 4 | 245 | 595 | 4 | |||
CWW-35/250-3 | 5 | 35 | 250 | 1085 | 920 | 440 | 31.5 | 3.15 | — | 1 | 11 | 15 | 30 | 2 | 75 | 15 | 200 | 4 | 225 | 1015 | Ⅲ | 4 |
| |
CWW-35/400-3 | 5 | 35 | 400 | 1085 | 920 | 440 | 40 | 4 | — | 1 | 11 | 15 | 30 | 2 | 75 | 15 | 200 | 4 | 225 | 1015 | 4 | |||
CWW-35/630-3 | 5 | 35 | 630 | 1125 | 920 | 440 | 40 | 6.3 | — | 1 | 20 | 20 | 40 | 2 | 95 | 15 | 200 | 4 | 225 | 1015 | 4 | |||
CWW-35/1000-3 | 6,a | 35 | 1000 | 1085 | 920 | 440 | 63 | 10 | — | 1 | 15 | 15 | 30 | 4 | 75 | 15 | 220 | 4 | 245 | 1015 | 4 | |||
CWW-35/1600-3 | 6,b | 35 | 1600 | 1085 | 920 | 440 | 63 | 10 | 10 | 2 | 15 | 15 | 30 | 4 | 75 | 15 | 220 | 4 | 245 | 1015 | 4 | |||
CWW-35/2000-3 | 8 | 35 | 2000 | 1438 | 920 | 440 | — | — | — | — | 18 | 25 | 50 | 4 | 190 | 15 | 220 | 4 | 245 | 1015 | Ⅲ | 4 |
|
